Engineering-Kompetenz plus Branchenwissen

Für durchdachte Planung und präzise passende Umsetzung.

Sie benötigen Lösungen, die sämtliche Anforderungen bis ins Detail optimal umsetzen. Dafür brauchen Sie einen Partner, der auch das Ganze versteht und im Blick hat. Auf uns können Sie zählen, wenn es darum geht, Engineering-Kompetenz und Branchen-Know-how bei Ihrem nächsten Projekt perfekt zu
kombinieren. Wir geben Ihnen hier einen Überblick über Projekte aus verschiedenen Branchen.
Wenn Sie mehr erfahren möchten, kontaktieren Sie uns gerne persönlich.

Unsere Projektauszüge im Überblick

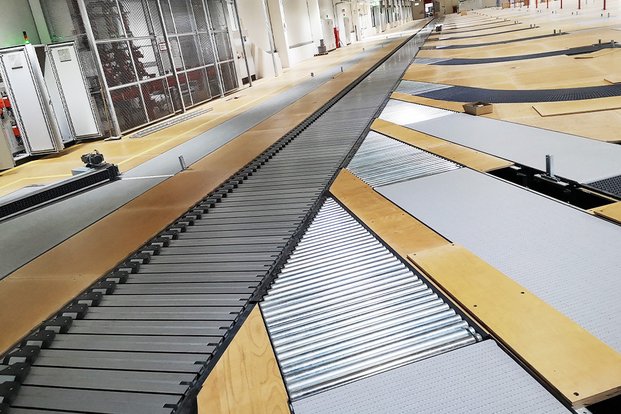

Fördertechnik

Aufgabe
Automatischer Transport von Möbeln von den Montagelinien, Zubehör und Anlieferteile über einen 100 Meter langen Schuhsorter zur Verladung im Versand.

Lieferumfang
Engineering mit CAD Konstruktion und Dokumentation, inklusive Nachweis des Performance Levels (PL) / Validierung der Anlage.

  • 25 Meter Schaltanlage mit Automatisierungssystem Simatic Microbox PC, IPC427D und 400 Antriebe mit Frequenzumrichter angetrieben.
  • Verkabelung und Anschluss der gesamten Anlage.
  • Softwareerstellung und Inbetriebnahme der Anlage.
  • Anbindung an das Lagerverwaltungssystem.

Nutzen
Die Anlage dient dazu, Produkte automatisiert zu scannen und über einen Algorithmus optimiert ans Ziel zu fördern. Die Anlage hat eine Transportleistung von bis zu 10.000 Teile pro Tag.

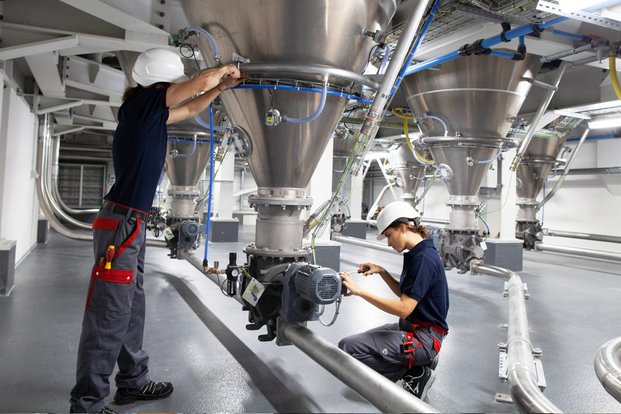

Verfahrenstechnik

Aufgabe
Automatische Verteilung, Dosierung, Lagerung und Verladung von Stärkeprodukten

Lieferumfang
Engineering mit CAD Konstruktion und Dokumentation inklusive Nachweis des Performance Levels (PL) / Validierung der Anlage
Niederspannungsverteilung mit 1000 A Einspeisung
20 Meter Schaltanlage mit Automatisierungssystem Siemens S7-1517 F und 50 Antriebe mit Frequenzumrichter, Stern-Dreieck oder direkt angetrieben.
Vor-Ort-Steuerschränke mit dezentralen Siemens ET200SP Anschaltungen
Energiemessung der einzelnen Abnehmer über ET200SP AI Energy Meter
Verkabelung und Anschluss der gesamten Anlage
Softwareerstellung und Inbetriebnahme der Anlage
Fernwartung über VIPA Fernwartungsmodul
Anbindung an das ERP System

Nutzen
Die Anlage dient dazu, die Stärke automatisch und auftragsbezogen zu den einzelnen Abnehmern zu transportieren. Ebenso erfolgt eine automatische LKW Ent- und Beladung.




Lebensmittel

Aufgabe

Steuerung einer Kistenwäsche mit Lagerung und Transportanlage

Lieferumfang

Schaltschrank mit Siemens S7-1500 Steuerung
Vor-Ort-Steuerschränke mit dezentralen Siemens ET200SP Anschaltungen und Leistungssteuerung
Verkabelung und Anschluss der gesamten Anlage
Unterstützung bei der Inbetriebnahme

Nutzen

Die Anlage dient dazu, benutzte Kisten aus der Lebensmittelindustrie zu reinigen und wieder in den Betrieb zu transportieren. Bei Nichtbedarf werden die Kisten gestapelt und zwischengelagert. Die Paletten, auf denen die Kisten angeliefert werden, fahren durch eine separate Wasch-Linie und werden am Ende gestapelt.

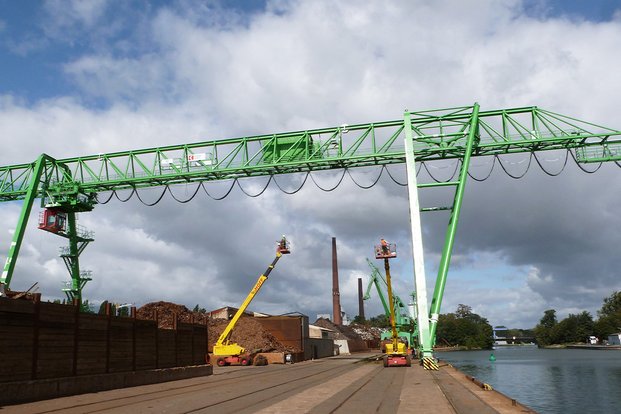

Krananlagen

Aufgabe

Erneuerung der elektrotechnischen Ausrüstung einer Brückenkrananlage

Lieferumfang

Konstruktion der kompletten Schaltanlage
Schaltschrank inklusive aller Absicherungen, Schaltgeräte, FU, Rückspeiseeinheit, Automatisierungssystem S7-1500
Kransteuerstand incl. aller Bedienelemente und Anzeigen
Erstellung der Software
Inbetriebnahme der Krananlage

Nutzen

Die neue Kransteuerung entspricht modernen Standards. Somit werden das Sicherheitsniveau und die Produktivität erhöht. Dadurch entstehen ein moderner, ergonomischer und fortschrittlicher Arbeitsplatz und sehr geringe Stillstandzeiten.

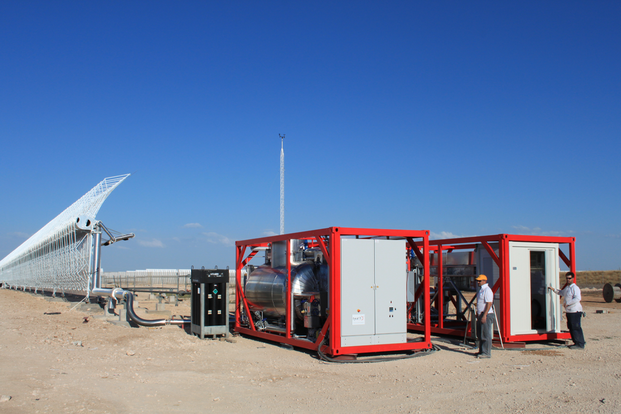

Energieerzeugung

Aufgabe

Programmierung einer mobilen Teststation zur Qualifizierung von Parabolrinnen-Loops in thermischen Solarkraftwerken. Damit werden insbesondere die wärmetechnischen Daten wie Durchflussmenge des HTF, aufgenommene thermische Leistung, Druckverlust etc. gemessen und individuell ausgewertet.

Lieferumfang

Elektrische Schaltanlage und Anlagenverkabelung
SPS-Programmierung des Automatisierungssystems Siemens S7-315
Visualisierung der Anlage mit WinCC Flexible auf einem MP277 10“

Nutzen

Verschiedene Messwerte werden auf dem Bedienpanel gespeichert, in Kurvenform dargestellt und können über die USB-Buchse für weitere Auswertungen ausgelesen werden.

Teilautomatisches Befüllen, Auskochen und Entleeren der Test-Spiegel

Stahlerzeugung

Aufgabe

Erneuerung der elektrotechnischen Ausrüstung einer Brückenkrananlage

Lieferumfang

Konstruktion der kompletten Schaltanlage
Schaltschrank inklusive aller Absicherungen, Schaltgeräte, FU, Rückspeiseeinheit, Automatisierungssystem S7-1500
Kransteuerstand incl. aller Bedienelemente und Anzeigen
Erstellung der Software
Inbetriebnahme der Krananlage

Nutzen

Die neue Kransteuerung entspricht modernen Standards. Somit werden das Sicherheitsniveau und die Produktivität erhöht. Dadurch entstehen ein moderner, ergonomischer und fortschrittlicher Arbeitsplatz und sehr geringe Stillstandzeiten.

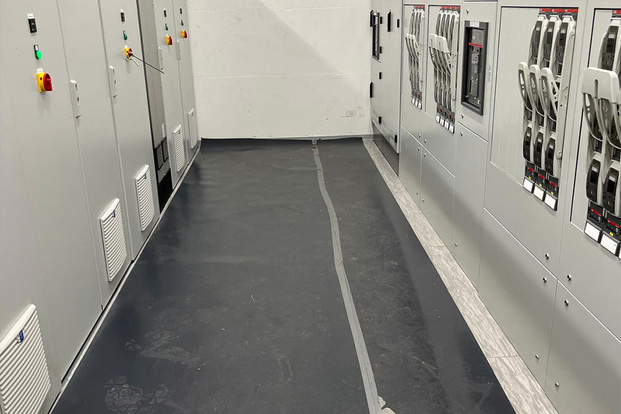

Papierindustrie

Aufgabe

Lieferung einer Schaltanlage zur Ansteuerung eines 630 kW-Rauchgasgebläses und eines 315 kW-Sekundärluftgebläses in redundanter Ausführung über Danfoss-Frequenzumrichter

Lieferumfang

Einspeisefeld mit 1000 A-Leistungsschaltern in Einschubtechnik
Abgangsfeld mit 1000 A-Leistungsschaltern in Einschubtechnik
Danfoss-Frequenzumrichter für eine Leistung von 630 kW
Danfoss-Frequenzumrichter für eine Leistung von 315 kW
Danfoss-Frequenzumrichter für eine Leistung von 630 kW für die Redundanz
Steuerung auf Basis Simatic S7-1500 für die Ansteuerung der Frequenzumrichter und den Signalaustausch
Montage, Inbetriebnahme und Einweisung im Betreiberwerk

Nutzen

Der redundante Aufbau der Anlage gewährleistet eine sehr hohe Anlagenverfügbarkeit. Der Betrieb eines Gebläses am Frequenzumrichter macht den Verzicht auf Drosselklappen zur Regulierung des Luftstroms möglich. Durch die Energieeinsparung ergibt sich für die Investition eine kurze Amortisationszeit. Der Einsatz von baugleichen Leistungsschaltern in Einschubtechnik ermöglicht zusammen mit dem redundanten Anlagenaufbau die Wartung im laufenden Betrieb.

Forschung

Aufgabe

Programmierung und Inbetriebnahme einer Wickelanlage für Kunststofffolien und Metallbänder.

Lieferumfang

Simatic S7-300 Steuerung, Visualisierung über Siemens Panel. Antriebstechnik: Siemens mit Wickler-Applikation.

Nutzen

Bedampfte Folien und Bänder können nun mit Hilfe von Mikroskopen und Kamerasystemen überprüft werden.
