Projekteinblick: Schaltanlage trotzt Wind und Regen

Einen Schaltschrank der etwas anderen Art - für einen Kunden aus dem Wasser- bzw. Abwasserbereich haben wir eine Schaltgerätekombination realisiert, die sich vor allem durch eine robuste und wetterbeständige Bauweise auszeichnet.

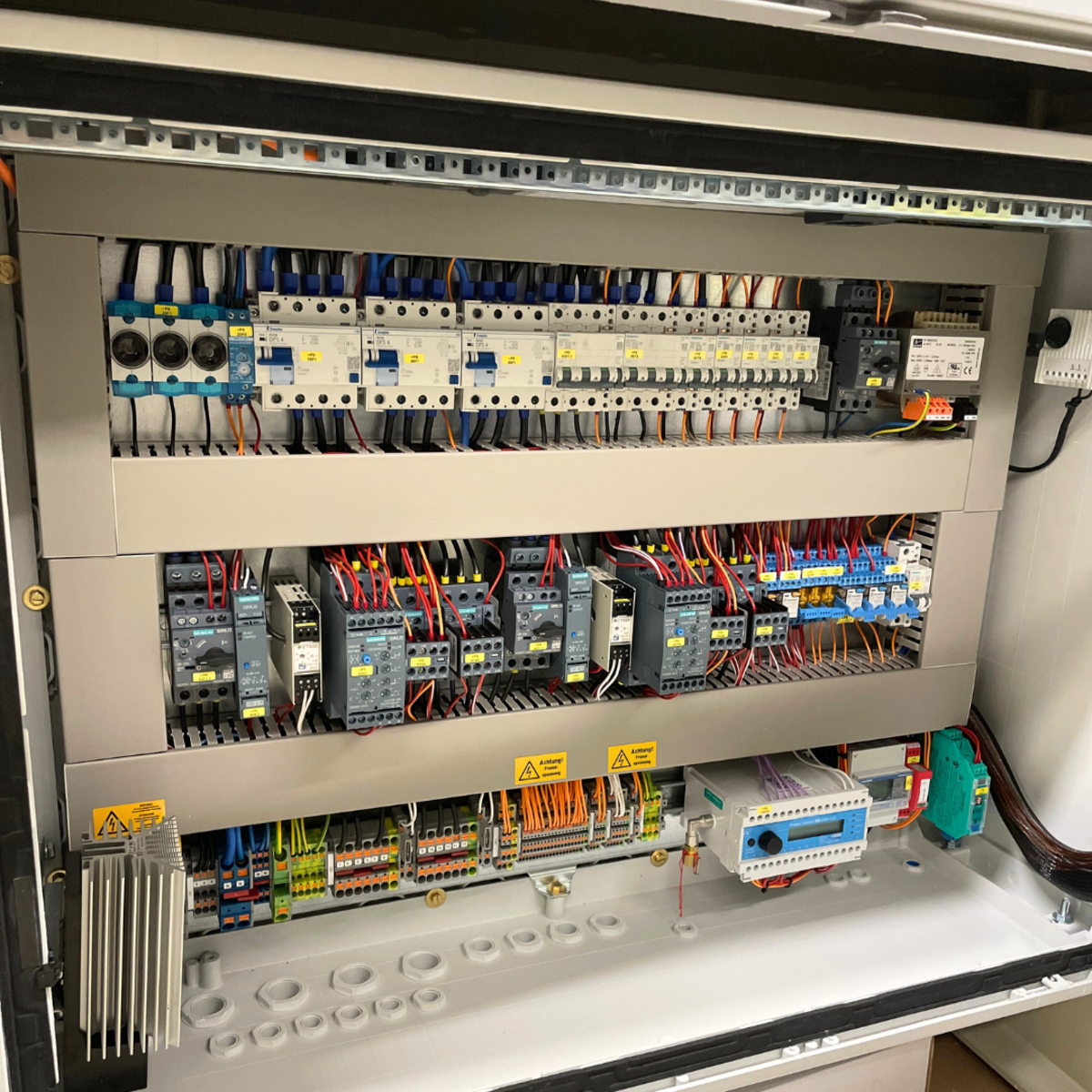

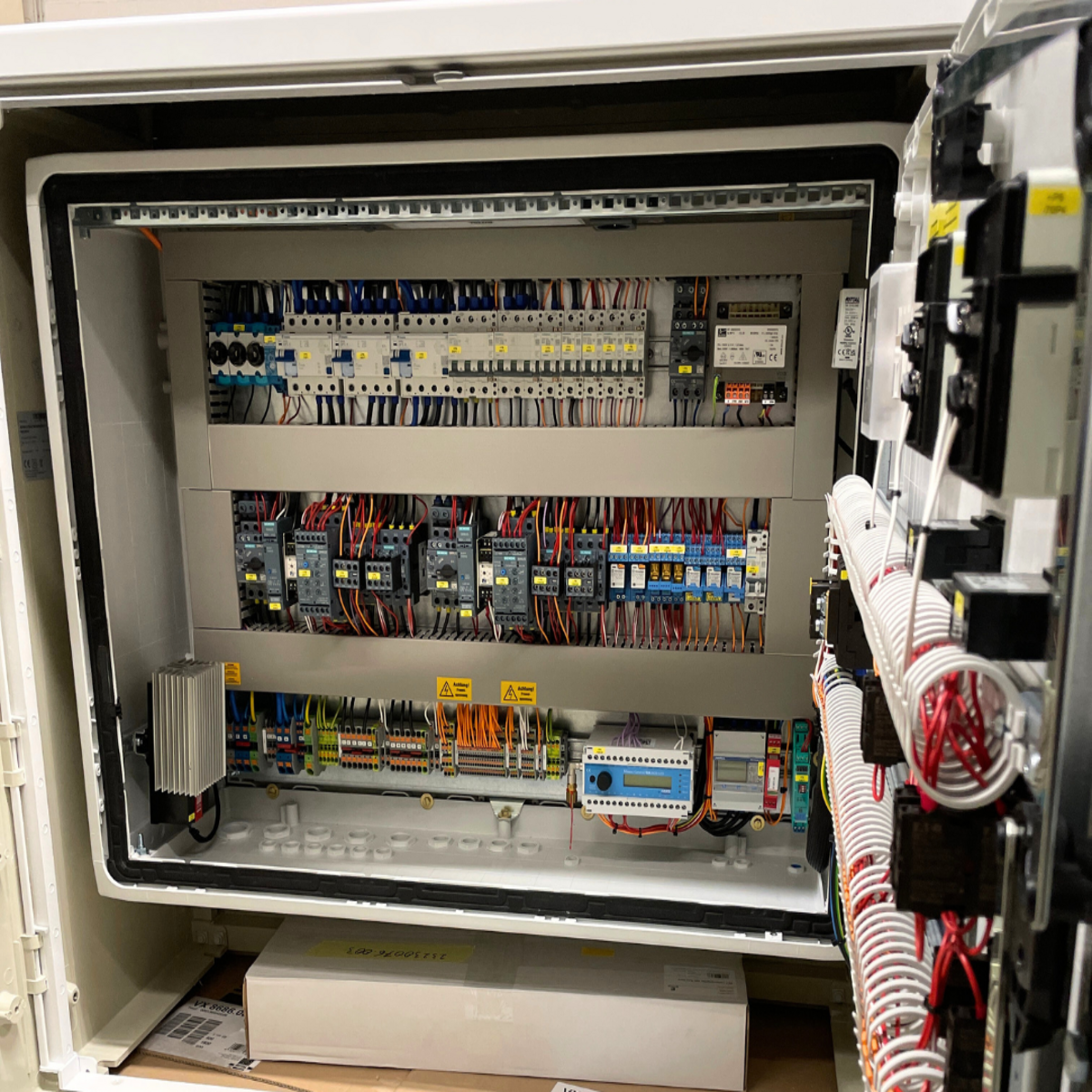

Die von uns realisierte Schaltanlage besteht aus einem wettergeschützt lackierten Außenschrank und einem Innenschrank. Hierdurch ist die Anlage sowohl vor Wind, als auch vor Regen und Feuchtigkeit bestens geschützt.
Die Schaltgerätekombinationen steuert in einem Pumpwerk eine Wasserpumpe. Dabei gibt es drei Betriebsarten: Automatisch, per Hand und Reinigung. Die Pumpe selber wird mit einem Sanftstarter betrieben. Eine integrierte Pumpensteuerung überwacht die Wasserpumpe auf Trockenlaufschutz und kontrolliert den Zustand. Jegliche Zustände und Messwerte werden an eine Leitwarte per LTE Mobilfunknetz übertragen.

Die Schaltplandokumentation wurde in enger Zusammenarbeit mit dem Kunden entwickelt. Der anschließende Bau des Schaltschrankes fand‘ in unserer Werkstatt statt.
